背景关系型数据库在大于一定数据量的情况下性能会急剧下降。在面对互联网海量数据的情况时,所有数据都存于一张表,显然很容易会达到数据表可承受的数据量阈值。单纯分表虽然可以解决数据量过大导致检索变慢的问题,但无法解决高并发情况下访问同一个库,导致数据库响应变慢的问题。所以通常水平拆分都至少要采用分库的方式,以一并解决大数据量&;高并发的问题。但分表也有不可替代的…

1. 背景

关系型数据库在大于一定数据量的情况下性能会急剧下降。在面对互联网海量数据的情况时,所有数据都存于一张表,显然很容易会达到数据表可承受的数据量阈值。
单纯分表虽然可以解决数据量过大导致检索变慢的问题,但无法解决高并发情况下访问同一个库,导致数据库响应变慢的问题。所以通常水平拆分都至少要采用分库的方式,以一并解决大数据量&;高并发的问题。
但分表也有不可替代的场景。最常见的分表需求是事务问题。同一个库则不需要考虑分布式事务问题,善于使用同库不同表可有效的避免分布式事务带来的麻烦。目前,强一致性的分布式事务由于性能问题,导致使用起来性能并不一定会比不分库分表快,因此采用最终一致性的分布式事务居多。

2. 分库分表

分库分表用于应对当前互联网常见的两个场景:大数据量 &; 高并发。通常分为:垂直拆分 &; 水平拆分。垂直拆分是根据业务将一个库(表)拆分为多个库(表)。如:将经常和不经常访问的字段拆分至不同的库(表)中,与业务关系密切。水平拆分是根据分片算法将一个库(表)拆分为多个库(表)。

3. Sharding-JDBC

Sharding-JDBC是当当应用框架ddframe中,从关系型数据库模块dd-rdb中分离出来的数据库水平分片框架,是继dubbox、elastic-job之后ddframe开源的第三个项目。

Sharding-JDBC直接分装jdbc协议,可理解为增强版的JDBC驱动,旧代码迁移成本几乎为零,定位为轻量级java框架,使用客户端直连数据库,以jar包形式提供服务,无proxy层。

主要包括以下特点:

可适用于任何基于java的ORM框架,如:JPA、Hibernate、Mybatis、Spring JDBC Template,或直接使用JDBC
可基于任何第三方的数据库连接池,如:DBCP、C3P0、Durid等
理论上可支持任意实现JDBC规范的数据库。目前仅支持mysql
分片策略灵活,可支持等号、between、in等多维度分片,也可支持多分片键。
SQL解析功能完善,支持聚合、分组、排序、limit、or等查询,并支持Binding Table以及笛卡尔积表查询。
性能高,单库查询QPS为原生JDBC的99.8%,双库查询QPS比单库增加94%。

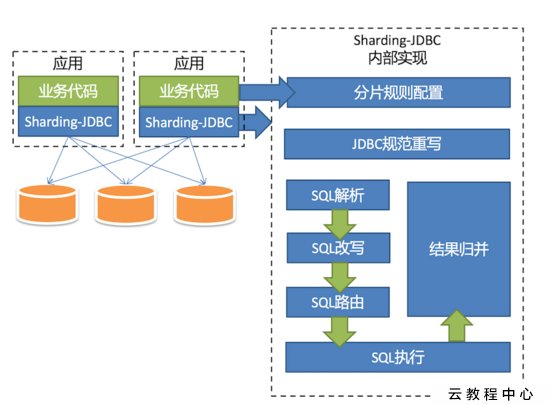

架构

核心概念

LogicTable:数据分片的逻辑表,对于水平拆分的数据库(表)来说,是同一类表的总称。如:订单数据根据主键尾数拆分为10张表,分表是t order 0到t order 9,他们的逻辑表名为t_order。
ActualTable:分片数据中真实存在的物理表。
DataNode:数据分片的最小单元,由数据源名称和数据表组成。如:ds 1.t order_0。
DynamicTable:逻辑表和物理表不一定需要在配置规则中静态配置。如,按照日期分片的场景,物理表的名称随着时间的推移会产生变化。
BindingTable:指在任何场景下分片规则均一致的主表和子表。例:订单表和订单项表,均按照订单ID分片,则此两张表互为BindingTable关系。BindingTable关系的多表关联查询不会出现笛卡尔积关联,查询效率将大大提升。
ShardingColumn:分片字段用于将数据库(表)水平拆分的字段。
ShardingAlgorithm:分片算法。
SQL Hint:对于分片字段非SQL决定,而由其他外置条件决定的场景,可使用SQL Hint灵活的注入分片字段。

数据源分布规则配置

private Map<String, DataSource> createDataSourceMap(List<Database> dbs) {
    if (CollectionUtils.isEmpty(dbs)) {
        logger.error("db configuration is null!");
        return null;
    }
    Map<String, DataSource> dataSourceMap = new HashMap<>();
    for (Database db : dbs) {
        dataSourceMap.put(db.getDbname(), createDataSource(db));
    }
    return dataSourceMap;
}

DataSourceRule dataSourceRule = new DataSourceRule(createDataSourceMap(dataSourceProperties.getDbs()));

逻辑表&;物理表映射

1	TableRule orderTableRule =TableRule.builder("order").actualTables(Arrays.asList("t_order_0", "t_order_1")).dataSourceRule(dataSourceRule).build();

分片策略配置
Sharding-jdbc认为对于分片策略有两种维度:

数据源分片策略(DatabaseShardingStrategy) 数据被分配的目标数据源。
表分片策略(TableShardingStrategy) 数据被分配的目标表,该目标表在该数据对应的目标数据源内。

DatabaseShardingStrategy databaseShardingStrategy = new DatabaseShardingStrategy("user_id", new ModuloDatabaseShardingAlgorithm());
TableShardingStrategy tableShardingStrategy = new TableShardingStrategy("order_id", new ModuloTableShardingAlgorithm());
ShardingRule shardingRule = ShardingRule.builder()
    .dataSourceRule(dataSourceRule)
    .tableRules(Arrays.asList(orderTableRule, orderItemTableRule))
    .databaseShardingStrategy(databaseShardingStrategy)
    .tableShardingStrategy(tableShardingStrategy)
    .build();

// ShardingDataSource

DataSource shardingDataSource = ShardingDataSourceFactory.createDataSource(shardingRule);

JDBC规范重写
针对DataSource、Connection、Statement、PreparedStatement和ResultSet五个核心接口封装。

DataSource:ShardingDataSource
Connetion:ShardingConnection ShardingConnection是一种逻辑上的分布式数据库链接,成员变量ShardingContext,即数据源运行的上下文信息。
ShardingContext包括:ShardingRule:分片规则;ExecutorEngine:执行引擎,通过多线程的方式并行执行SQL。
Statement:ShardingStatement
PreparedStatement:ShardingPreparedStatement
ResultSet:ShardingResultSet

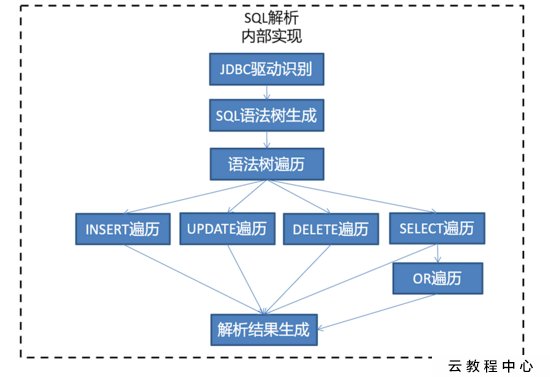

SQL解析

SQL解析

常见的SQL解析主要有:fdb/jsqlparser、Druid;sharding-jdbc 1.5.0.M1将SQL解析引擎从Druid换成了自研的解析引擎。 Sharding-jdbc支持join、aggregation、order by、group by、limit、or;目前不支持union、部分子查询、函数内分片等不太应在分片场景中出现的SQL解析。

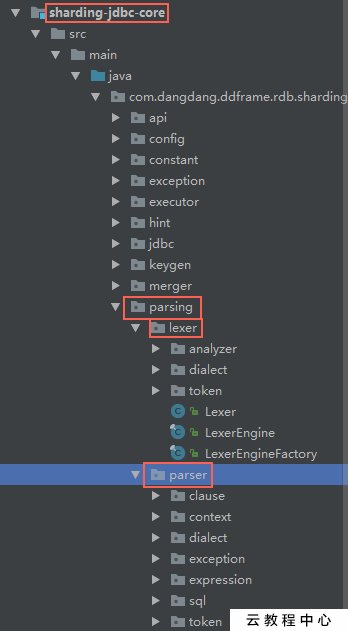

SQL解析引擎在sharding-jdbc-core模块下com.dangdang.ddframe.rdb.sharding.parsing包下,包含两个组件:

Lexer:词法解析器
Parser:SQL解析器

Lexer词法解析器

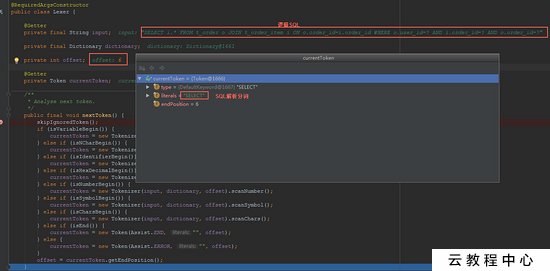

关键类:LexerEngine、Lexer、Token、Tokenizer Lexer原理:顺序解析SQL,将字符串拆成N个Token。

通过Lexer#nextToken方法不断解析出Token Token结构(以select为例):

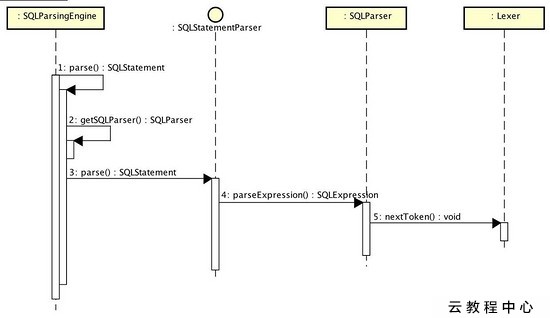

SQL解析(以Select为例)
关键类:SQLParsingEngine、AbstractSelectParser(MySQLSelectParser)、SelectStatement、ExpressionClauseParser(parse(SQLStatement))

SQLParseEngine:SQL解析引擎,parse()方法为SQL解析的入口。 - AbstractSelectParser(MySQLSelectParser):SQL解析器,和词法解析器Lexer类似,不同数据库有不同的实现。 - ExpressionClauseParser:解析SQLStatement。

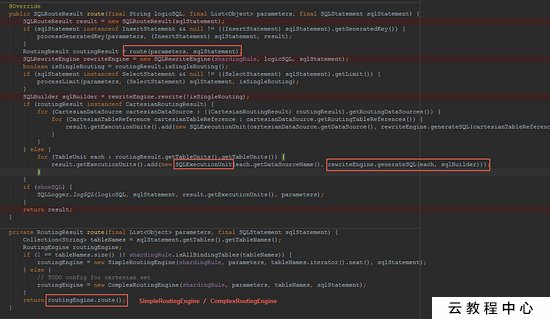

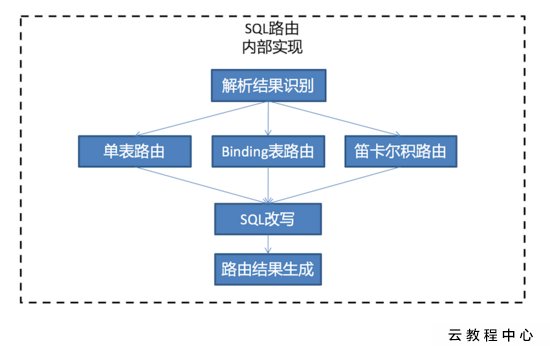

SQL路由&;改写

入口:ShardingPreparedStatement.route - 关键类:ShardingPreparedStatement、PreparedStatementRoutingEngine、ParsingSQLRouter、SimpleRoutingEngine 、ComplexRoutingEngine 、SQLRewriteEngine、

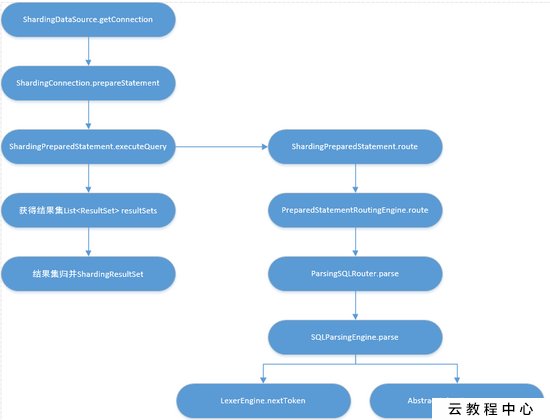

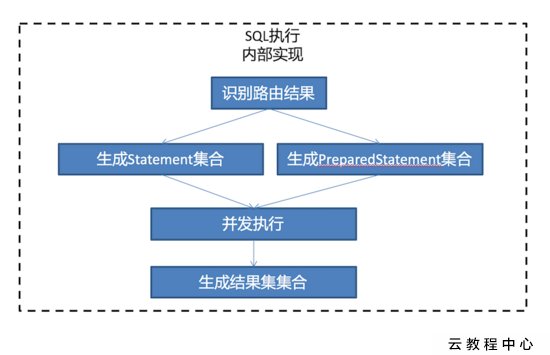

SQL执行 &; 归并

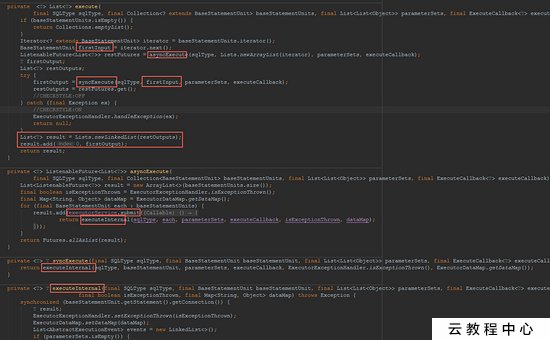

入口:ShardingPreparedStatement.executeQuery 关键类:ShardingPreparedStatement、PreparedStatementExecutor、ExecutorEngine

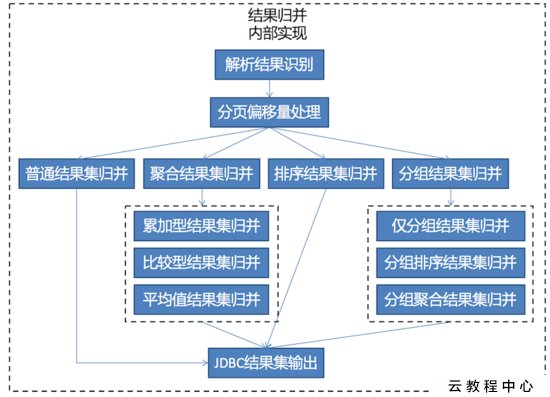

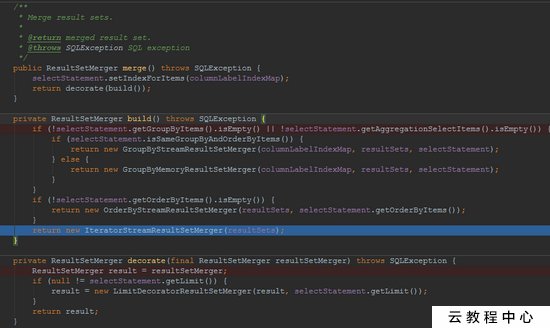

入口:ShardingPreparedStatement.executeQuery 关键类:ShardingPreparedStatement、ShardingResultSet、MergeEngine

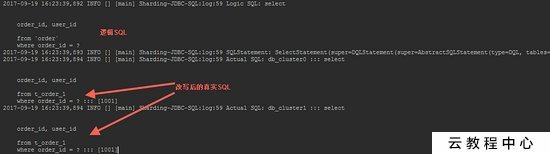

读写分离

<rdb:master-slave-data-source id="db_cluster0" master-data-source-ref="db0" slave-data-sources-ref="db0_slave1, db0_slave0" />
<rdb:master-slave-data-source id="db_cluster1" master-data-source-ref="db1" slave-data-sources-ref="db1_slave0, db1_slave1" />
<rdb:strategy id="databaseStrategy" sharding-columns="user_id" algorithm-class="com.bing.shardingjdbc.spring.algorithm.ModuloDatabaseShardingAlgorithm" />
<rdb:strategy id="orderTableStrategy" sharding-columns="order_id" algorithm-expression="t_order_${order_id.longValue() % 2}" />
<rdb:strategy id="orderItemTableStrategy" sharding-columns="order_id" algorithm-class="com.bing.shardingjdbc.spring.algorithm.ModuloTableShardingAlgorithm" />
<rdb:data-source id="shardingDataSource">
    <rdb:sharding-rule data-sources="db_cluster0, db_cluster1" key-generator-class="com.dangdang.ddframe.rdb.sharding.keygen.DefaultKeyGenerator">
        <rdb:table-rules>
            <rdb:table-rule logic-table="order" actual-tables="t_order_${0..1}" database-strategy="databaseStrategy" table-strategy="orderTableStrategy">
                <rdb:generate-key-column column-name="order_id" />
            </rdb:table-rule>
            <rdb:table-rule logic-table="order_item" actual-tables="t_order_item_${0..1}" database-strategy="databaseStrategy" table-strategy="orderItemTableStrategy">
                <rdb:generate-key-column column-name="item_id" />
            </rdb:table-rule>
        </rdb:table-rules>
    </rdb:sharding-rule>

    <rdb:props>
        <prop key="metrics.enable">true</prop>
        <prop key="sql.show">true</prop>
    </rdb:props>
</rdb:data-source>

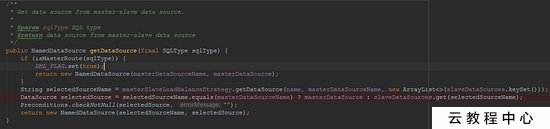

关键类:MasterSlaveDataSourceFactory、MasterSlaveDataSource、 MasterSlaveLoadBalanceStrategy(负载均衡策略,包括Random &; RoundRobin)、
默认主从负载均衡策略:轮询RoundRobinMasterSlaveLoadBalanceStrategy

分布式主键

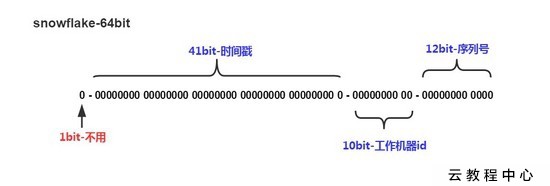

Twitter snowflake

1位符号位,始终为0;

41位时间戳,一般实现上不会存储当前的时间戳,而是时间戳的差值(当前时间-固定的开始时间),这样可以使产生的id从更小值开始;41位时间戳可以使用69年,1L<<41/(1000L 60 60 24 365) = 69年

10位节点位,前五位数据中心标识,后五位机器标识,可以部署1024个节点

12位序列号,支持同一个节点同一毫秒可以生成4069个ID

Sharding-JDBC :1bit符号位(为0),41bit时间位,10bit工作进程位,12bit序列位。

spring 配置:

Flicker
利用MySQL的auto increment、replace into、MyISAM,生成一个64位的ID。 - 先创建一个单独的数据库:如global id - 创建表:

CREATE TABLE global_id_64 (
    id bigint(20) unsigned NOT NULL auto_increment,
    stub char(1) NOT NULL default '',
    PRIMARY KEY (id),
    UNIQUE KEY stub (stub)
) ENGINE=MyISAM

应用端在一个事务里提交:

1 2	REPLACE INTO Tickets64 (stub) VALUES ('a'); SELECT LAST_INSERT_ID();

解决单点问题:启用两台数据库服务器,通过区分auto_increment的起始值和步长来生成奇偶数的ID:

Server1:
auto-increment-increment = 2 //自增长字段每次递增的量
auto-increment-offset = 1//自增长字段开始值

Server2:
auto-increment-increment = 2
auto-increment-offset = 2

应用端轮询取id

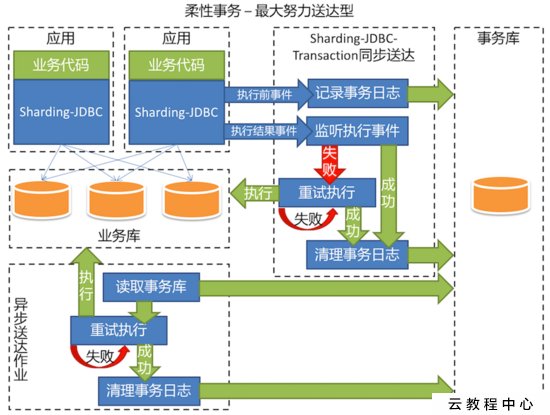

柔性事务——最大努力送达型
Sharding-JDBC最大努力送达型事务认为对该数据库的操作最终一定可以成功,因此通过最大努力反复尝试送达操作。

事务日志存储器

基于内存:

1	SoftTransactionConfiguration.setStorageType(TransactionLogDataSourceType.MEMORY);

基于RDB:

1	SoftTransactionConfiguration.setTransactionLogDataSource(txLogDataSource);

默认的storageType 为 RDB。

异步作业
内嵌异步作业:
// 使用内嵌异步作业,仅用于开发环境
// 内嵌了一个注册中心,默认zookeeperPort 4181

1 2	NestedBestEffortsDeliveryJobConfiguration nestedJobConfig = new NestedBestEffortsDeliveryJobConfiguration(); txConfig.setBestEffortsDeliveryJobConfiguration(Optional.of(nestedJobConfig));

独立部署作业
事务日志库
用于异步作业的zk
下载sharding-jdbc-transaction-async-job,通过start.sh脚本启动异步作业:

官网：https://github.com/apache/incubator-shardingsphere
